|
제품 상세 정보:
|
| 모양: | 둥근 | 직경 범위: | 3 밀리미터 내지 200 밀리미터 |
|---|---|---|---|
| 운송 패키지: | Customer′s 요구로서 | 가격 기간: | 공장도, FOB, CIF, CFR 등 |
| 처리 방법: | 접지, 껍질 벗기기, 쇼트 블라스트, 가공 등 | 내구성: | 오래 지속되는 |
| OEM 서비스: | 수용하다 | 지불 기간: | TT/ LC, 다른 결제 방법을 받아들입니다 |
| 용착선 유형: | 원활한 | 기술: | 콜드 롤/핫 롤 |
| 로딩 포트: | 닝보항, \상하이항 | 배달 기간: | FOB CFR CIF 논리곱 정규형 |
| 강조하다: | ASTM B637 인콜 718 둥근 막대,UNS N07718 니켈 합금 봉,용체화 처리 스테인리스강 바 |
||
INCONEL 합금 718 (UNS N07718/W.Nr. 2.4668)은 -423°에서 1300°F까지 사용되는 고강도, 내식성 니켈 크롬 소재입니다.
inconel 합금 718 육각 볼트는 -253 ~ 700 ºC 온도 범위에서 전반적으로 우수한 성능을 보입니다. 650 ºC 미만의 항복 강도는 변형된 초합금에서 1위를 차지하며 피로, 방사선, 산화 및 부식에 대한 내성이 우수하며 가공 성능과 용접 성능이 우수합니다. 항공우주, 원자력, 석유 산업 및 압출 다이에서 다양한 복잡한 모양의 부품 및 구성 요소를 생산할 수 있으며, 위의 온도 범위에서 매우 광범위하게 사용되었습니다.
니켈 합금 718은 Inconel 718이라고도 하며, 바, 단조품, 시트 및 플레이트로 제공되는 석출 경화 내식성 및 내열성 니켈 합금입니다.
Inconel B637 Uns N07718 육각 너트 및 스터드 볼트 측정
가스 터빈 엔진 부품
액체 연료 로켓 모터 구성 요소
스프링, 패스너
극저온 탱크
| 표준 | 지정 |
| ASTM | B 637 |
| ASME | SB 637 |
| 표준 | Inconel 718 |
| UNS | N07718 |
| Werkstoff Nr. | 2.4668 |

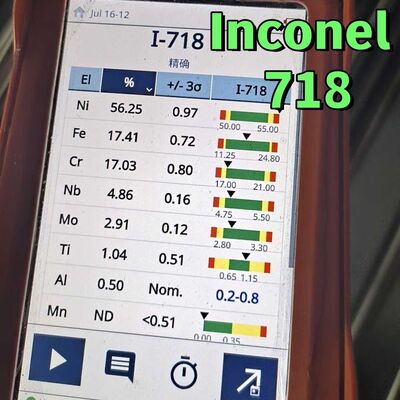

| Inconel 718 | |
| Ni | 50 - 55 |
| Fe | Bal |
| Cr | 17 - 21 |
| Cu | 최대 0.3 |
| Mo | 2.8 - 3.3 |
| Nb | 4.75 - 5.5 |
| C | 최대 0.08 |
| Mn | 최대 0.35 |
| P | 최대 0.015 |
| S | 최대 0.015 |
| Si | 최대 0.35 |
| Ti | 0.65 - 1.15 |
| Al | 0.2 - 0.8 |
| Co | 최대 1.0 |
| B | 최대 0.006 |
| • | ASTM B 637 Inconel 718 원형 바 |
| • | ASME SB 637 Inconel 718 로드 |
| 인장 강도 Rm (Mpa) | 항복 강도 Rp0.2 (Mpa) | 2″ (50.8 mm)에서 연신율 % | 단면 감소율 (%) | 경도 (HBW) |
|---|---|---|---|---|
| 최소 1275 | 최소 1034 | 최소 6 | 최소 8 | 최소 331 |
Inconel 718 내열 합금을 가열할 때는 용광로와 가열되는 재료 모두 정확한 온도를 유지해야 합니다.
가열에 사용되는 연료는 황 함량이 매우 낮아야 합니다. 합금은 용광로에 투입될 때 오일, 페인트, 그리스 및 작업장 토양으로부터 완전히 깨끗하고 자유로워야 합니다.
단조 또는 개방 어닐링을 위한 용광로 분위기는 약간 환원되어야 하며, 최소 2%의 일산화탄소를 포함해야 합니다. 공기 침투를 방지하기 위해 용광로에 약간의 양압을 유지해야 합니다.
Inconel 718 내열 합금을 환원 분위기에서 가열하면 재료 표면에 얇고 부착성이 있는 녹색-검은색 산화막이 남습니다. 산화 분위기에서는 제거하기 매우 어려운 검은색 스케일이 생성됩니다.
녹색-검은색 막만 형성되도록 가열 시 모든 예방 조치를 취해야 합니다.
대부분의 응용 분야에서 Inconel 718 내열 합금은 다음과 같이 지정됩니다: 솔루션 어닐링 및 석출 경화 (석출 경화, 시효 경화 및 석출 열처리는 동의어입니다).
Inconel 718 내열 합금은 금속 매트릭스에 2차 상(예: 감마 프라임 및 감마 더블 프라임)의 석출에 의해 경화됩니다.
이러한 니켈-(알루미늄, 티타늄, 니오브) 상의 석출은 1100~1500°F 온도 범위에서 열처리에 의해 유도됩니다. 이 야금 반응이 제대로 일어나려면 시효 성분(알루미늄, 티타늄, 니오브)이 용액 상태(매트릭스에 용해됨)여야 합니다. 다른 상으로 석출되거나 다른 형태로 결합되면 제대로 석출되지 않아 합금의 전체 강도를 얻을 수 없습니다.
이 기능을 수행하려면 먼저 재료를 솔루션 열처리해야 합니다(솔루션 어닐링은 동의어입니다).
Inconel 718 내열 합금에 일반적으로 사용되는 두 가지 열처리는 다음과 같습니다:
•1700-1850°F에서 솔루션 어닐링 후 급속 냉각(일반적으로 물에서), 1325°F에서 8시간 동안 석출 경화, 용광로 냉각하여 1150°F, 총 시효 시간 18시간 동안 1150°F에서 유지, 공기 냉각.
•1900-1950°F에서 솔루션 어닐링 후 급속 냉각(일반적으로 물에서), 1400°F에서 10시간 동안 석출 경화, 용광로 냉각하여 1200°F, 총 시효 시간 20시간 동안 1200°F에서 유지, 공기 냉각.
재료를 가공, 성형 또는 용접할 경우 일반적으로 밀 어닐링 또는 응력 완화 상태로 구매합니다. 그런 다음 재료는 가장 가단성 있는 상태로 제작됩니다. 제작 후 해당 사양에 따라 필요한 열처리를 할 수 있습니다.
앞서 언급한 1700°-1850°F 어닐링과 해당 시효 처리는 파단 수명, 노치 파단 수명 및 파단 연성의 조합이 가장 중요한 Inconel 718 내열 합금에 대한 최적의 열처리입니다. 또한 이 처리와 관련된 실온 인장 강도와 항복 강도가 가장 높습니다. 또한 미세 입자가 생성되기 때문에 피로 강도가 가장 높습니다.
강도.
위에 표시된 해당 시효 처리가 있는 1900°-1950° 어닐링은 인장 제한 응용 분야에서 선호되는 처리입니다. 이는 두꺼운 단면, 충격 강도 및 저온 노치 인장 강도에서 최고의 횡방향 연성을 생성하기 때문입니다. 그러나 이 처리는 응력 파단에서 노치 취성을 생성하는 경향이 있습니다.
Special Metals는 유전 응용 분야에 사용하기 위해 Inconel 718을 생산합니다. 이 재료는 NACE 사양 MR0175에 따라 생산되며, 솔루션 어닐링 및 시효 처리된 재료가 최대 경도 값 40 Rockwell "C"를 충족해야 합니다. 이러한 재료는 일반적으로 1850-1900 °F에서 솔루션 열처리하고 1450°F에서 6~8시간 동안 시효 처리한 후 공기 냉각합니다. Inconel 718에 필요한 특성에 따라 수많은 독점 열처리가 사용됩니다. 이러한 열처리 시퀀스는 일반적으로 재료 공급업체와 독립적인 회사 또는 기관에서 개발합니다. 결과적으로 절차, 공차 및 결과 특성에 대한 논의는 해당 회사 또는 기관과 함께 이루어져야 합니다.
Inconel 718 내열 합금은 많은 매체에 대한 우수한 내식성을 가지고 있습니다. 다른 니켈-크롬 합금과 유사한 이 내성은 조성에 따라 달라집니다. 니켈은 강산화성 화합물을 제외한 많은 무기 및 유기 화합물에서 광범위한 산도 및 알칼리도에 걸쳐 내식성에 기여합니다.
또한 염화물 이온 응력 부식 균열을 방지하는 데 유용합니다. 크롬은 산화 매체 및 황 화합물에 대한 공격을 견딜 수 있는 능력을 부여합니다. 몰리브덴은 많은 매체에서 피팅에 대한 내성에 기여하는 것으로 알려져 있습니다.
담당자: Mr. Gao Ben
전화 번호: +86-18068357371
팩스: 86-0510-88680060
Korean
