제품 상세 정보:
|
| 기원: | 중국 | 지름: | OD16-630mm |
|---|---|---|---|
| 열처리: | 단련, 표준화, 담금질 및 템퍼링 | 등급: | 탄소 합금 |
| 모양: | 원형, 타원형, 육각형, 팔각형 | 섹션 모양: | 직사각형인 케케묵은 달걀 모양인 라운드 |
| 표면 마감: | 검정색, 아연 도금, 광택 처리 | 부식 저항: | 재질 등급에 따라 다르지만 스테인리스강 등급은 높은 내식성을 제공합니다. |

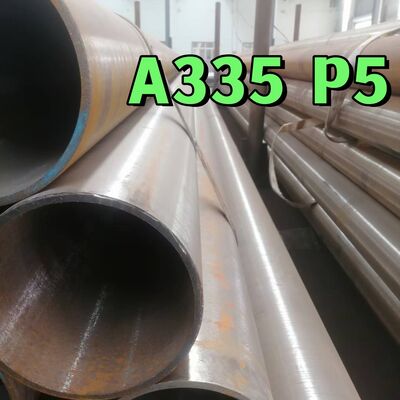

| 기술: | 뜨거운 롤 | 강철 등급: | A335 P5 1Cr5Mo T5 |
| 지불: | 30%TT+70%TT / TT | 그게 어때서: | SCH10-160 |
| 기술: | 열간압연, 냉간인발, 용접강관 | 지불 조건: | L/C (신용장) 전신환 (30%DEPOSIT) |
| 예어: | 무계목 강관 |
합금강 이음매 없는 강관의 작동 압력 능력은 용접관보다 약 20% 더 높으며, 이는 대부분의 합금과 유사합니다. 결과적으로, 더 높은 작동 압력이 필요한 응용 분야에서는 이음매 없는 강관의 사용이 정당화됩니다. 강도가 더 높음에도 불구하고 비용은 용접관보다 훨씬 더 비쌉니다. 합금강 이음매 없는 파이프 및 튜브는 적당한 내식성과 우수한 내구성, 저렴한 비용이 필요한 응용 분야에 사용됩니다.
합금강 이음매 없는 튜브 적용 분야
- 해양 석유 시추
- 발전
- 석유화학
- 가스 처리
- 특수 화학 물질
- 제약
- 제약 장비
- 화학 장비
- 해수 장비
- 열교환기
- 응축기
- 펄프 및 제지 산업
화학 조성
| C, % | Mn, % | P, % | S, % | Si, % | Cr, % | Mo, % |
| 0.05-0.15 | 0.30-0.60 | 0.025 최대 | 0.025 최대 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
기계적 특성
| 인장 강도, MPa | 항복 강도, MPa | 연신율, % |
| 415 최소 | 205 최소 | 30 최소 |
외경 및 공차
| ASTM A450 | 열간 압연 | 외경, mm | 공차, mm |
| OD≤101.6 | +0.4/-0.8 | ||
| 101.6 | +0.4/-1.2 | ||
| 190.5 | +0.4/-1.6 | ||
| 냉간 인발 | 외경, mm | 공차, mm | |
| OD<25.4 | ±0.10 | ||
| 25.4≤OD≤38.1 | ±0.15 | ||
| 38.1 | ±0.20 | ||
| 50.8≤OD<63.5 | ±0.25 | ||
| 63.5≤OD<76.2 | ±0.30 | ||
| 76.2≤OD≤101.6 | ±0.38 | ||
| 101.6 | +0.38/-0.64 | ||
| 190.5 | +0.38/-1.14 | ||
| ASTM A530 & ASTM A335 | NPS | 외경, 인치 | 공차, mm |
| 1/8≤OD≤1-1/2 | ±0.40 | ||
| 1-1/2 | ±0.79 | ||
| 4 | +1.59/-0.79 | ||
| 8 | +2.38/-0.79 | ||
| OD>12 | ±1% |
벽 두께 및 공차
| ASTM A450 | 열간 압연 | 외경, mm | 공차, % |
| OD≤101.6, WT≤2.4 | +40/-0 | ||
| OD≤101.6, 2.4 | +35/-0 | ||
| OD≤101.6, 3.8 | +33/-0 | ||
| OD≤101.6, WT>4.6 | +28/-0 | ||
| OD>101.6, 2.4 | +35/-0 | ||
| OD>101.6, 3.8 | +33/-0 | ||
| OD>101.6, WT>4.6 | +28/-0 | ||
| 냉간 인발 | 외경, mm | 공차, % | |
| OD≤38.1 | +20/-0 | ||
| OD>38.1 | +22/-0 | ||
| ASTM A530 | NPS | 외경, 인치 | 공차, % |
| 1/8≤OD≤2-1/2 | +20.0/-12.5 | ||
| 3≤OD≤18, WT/OD≤5% | +22.5/-12.5 | ||
| 3≤OD≤18, WT/OD>5% | +15.0/-12.5 | ||
| OD≥20, WT/OD≤5% | +22.5/-12.5 | ||
| OD≥20, WT/OD>5% | +15.0/-12.5 |
ASTM A335 - 고온 서비스용 이음매 없는 페라이트 합금강관
ASTM A519 - 이음매 없는 탄소 및 합금강 기계 튜빙
ASTM A213 - 이음매 없는 페라이트 및 오스테나이트 합금강 보일러, 과열기 및 열교환 튜브
ASTM ASME (S)A-335/(S)A-335M 등급 및 화학 조성
| 등급 | UNS | C≤ | Mn | P≤ | S≤ | Si≤ | Cr | Mo |
| P1 | K11522 | 0.10~0.20 | 0.30~0.80 | 0.025 | 0.025 | 0.10~0.50 | - | 0.44~0.65 |
| P2 | K11547 | 0.10~0.20 | 0.30~0.61 | 0.025 | 0.025 | 0.10~0.30 | 0.50~0.81 | 0.44~0.65 |
| P5 | K41545 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.50 | 4.00~6.00 | 0.44~0.65 |
| P5b | K51545 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 1.00~2.00 | 4.00~6.00 | 0.44~0.65 |
| P5c | K41245 | 0.12 | 0.30~0.60 | 0.025 | 0.025 | 0.50 | 4.00~6.00 | 0.44~0.65 |
| P9 | S50400 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.50~1.00 | 8.00~10.00 | 0.44~0.65 |
| P11 | K11597 | 0.05~0.15 | 0.30~0.61 | 0.025 | 0.025 | 0.50~1.00 | 1.00~1.50 | 0.44~0.65 |
| P12 | K11562 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.50 | 0.80~1.25 | 0.44~0.65 |
| P15 | K11578 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 1.15~1.65 | - | 0.44~0.65 |
| P21 | K31545 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.50 | 2.65~3.35 | 0.80~1.60 |
| P22 | K21590 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.50 | 1.90~2.60 | 0.87~1.13 |
| P91 | K91560 | 0.08~0.12 | 0.30~0.60 | 0.020 | 0.010 | 0.20~0.50 | 8.00~9.50 | 0.85~1.05 |
| P92 | K92460 | 0.07~0.13 | 0.30~0.60 | 0.020 | 0.010 | 0.50 | 8.50~9.50 | 0.30~0.60 |
참고:
A335 P91 기타 화학 조성: V 0.18~0.25; N 0.030~0.070; Ni ≤ 0.40; Al ≤ 0.04 ; Nb 0.06~0.10
A335 P92 기타 화학 조성: V 0.15~0.25; N 0.030~0.070; Ni ≤ 0.40; Al ≤ 0.04 ; Nb 0.04~0.09; W 1.5~2.00 ; B 0.001~0.006
ASME SA335 P91 강관 / ASTM A335 P91 합금강 이음매 없는 튜브의 파이프 공정:
원형 빌렛 → 재료 검사 → 연삭 → 길이 절단 → 가열 → 천공 → 바이트 맨드릴 → 열간 압연 → 맨드릴 제거 → 열처리 → 크기 축소 → 냉각 → 교정 → 반제품 → 코프 엔드 절단 → UT/ET TEST 또는 수압 테스트 → 마킹 → 포장 → 창고 보관
