제품 상세 정보:
|
| 제품명: | ASTM A335 P91 이음매 없는 합금강 파이프 | OD: | 12mm-620mm |
|---|---|---|---|
| 벽 두께: | 0.25mm-45mm | 길이: | 1000mm-12000mm |
| 모양: | 둥근 | 기준: | ASTM, AISI, JIS, DIN, EN, GB |
| 인증: | CE, ISO, BV, SGS | 기술: | 원활한 |
| 견본: | 허용된 | 어플리케이션: | 기계 |

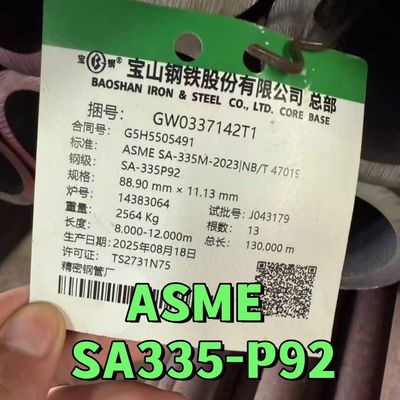

| 강조하다: | ASME SA335 P92 매듭 없는 철강 파이프,고온 보일러 합금 파이프,표준화 된 강철 파이프 88.9mm |
||
고온 서비스용 이음매 없는 페라이트 합금강 파이프에 대한 Astm A335 표준 사양
ASTM A335 표준은 고정 지정 A 335/A 335M으로 발행됩니다. 지정 바로 뒤에 오는 숫자는 원래 채택된 연도 또는 개정의 경우 최종 개정 연도를 나타냅니다. 괄호 안의 숫자는 최종 재승인 연도를 나타냅니다. 위첨자 엡실론( ュ)은 최종 개정 또는 재승인 이후의 편집 변경 사항을 나타냅니다.
1.1 이 사양은 고온 서비스용으로 설계된 공칭(평균) 벽 이음매 없는 합금강 파이프를 다룹니다(참고 1). 이 사양에 따라 주문된 파이프는 굽힘, 플랜징(밴스토닝) 및 유사한 성형 작업 및 융착 용접에 적합해야 합니다. 선택은 설계, 서비스 조건, 기계적 특성 및 고온 특성에 따라 달라집니다.
참고 1 Α 부록 X1은 현재 상업 관행에서 얻을 수 있는 파이프의 크기와 벽 두께를 나열합니다.
1.2 여러 등급의 페라이트강(참고 2)이 다룹니다. 조성은 표 1에 나와 있습니다.
Α 이 사양의 페라이트강은 최대 10% 크롬을 포함하는 저합금강 및 중간 합금강으로 정의됩니다.
1.3 선택적 성격의 보충 요구 사항(S1 ~ S7)이 제공됩니다. 이러한 보충 요구 사항은 추가 테스트를 수행하도록 요구하며, 원하는 경우 주문 시 필요한 테스트 수와 함께 명시해야 합니다.
1.4 인치-파운드 단위 또는 SI 단위로 표시된 값은 별도로 표준으로 간주해야 합니다. 텍스트 내에서 SI 단위는 대괄호 안에 표시됩니다. 각 시스템에 표시된 값은 정확한 등가가 아니므로 각 시스템을 다른 시스템과 독립적으로 사용해야 합니다. 두 시스템의 값을 결합하면 사양을 준수하지 못할 수 있습니다. 인치-파운드 단위는 이 사양의 "M" 지정이 주문에 지정되지 않는 한 적용됩니다.
참고 3Α 무차원 지정자 NPS(공칭 파이프 크기)는 이 표준에서 "공칭 직경", "크기" 및 "공칭 크기"와 같은 기존 용어를 대체했습니다.
| 등급 | C | Mn | P | S | Si | Mo |
| P1 | 0.10-0.20 | 0.30-0.80 | 0.025 | 0.025 | 0.10-0.50 | 0.44-0.65 |
| P2 | 0.10-0.20 | 0.30-0.61 | 0.025 | 0.025 | 0.10-0.30 | 0.44-0.65 |
| P5 | 0.15max | 0.30-0.60 | 0.025 | 0.025 | 0.50max | 0.45-0.65 |
| P5b | 0.15max | 0.30-0.60 | 0.025 | 0.025 | 1.00-2.00 | 0.45-0.65 |
| P5c | 0.12max | 0.30-0.60 | 0.025 | 0.025 | 0.50max | 0.45-0.65 |
| P9 | 0.15max | 0.30-0.60 | 0.025 | 0.025 | 0.25-1.00 | 0.90-1.10 |
| P11 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50-1.00 | 0.44-0.65 |
| P12 | 0.05-0.15 | 0.30-0.61 | 0.025 | 0.025 | 0.50max | 0.44-0.65 |
| P15 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 1.15-1.65 | 0.44-0.65 |
| P21 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50max | 0.80-1.06 |
| P22 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50max | 0.87-1.13 |
| P23 | 0.04-0.10 | 0.10-0.60 | 0.030max | 0.010max | 0.50max | 0.05-1.30 |
| 기계적 특성 | P1,P2 | P12 | P23 | P91 | P92,P11 | P122 |
| 인장 강도 | 380 | 415 | 510 | 585 | 620 | 620 |
| 항복 강도 | 205 | 220 | 400 | 415 | 440 | 400 |
| 열처리 |
A / N+T
|
N+T / Q+T
|
N+T
|
파이프는 아래에 언급된 최종 열처리를 통해 열간 마감 또는 냉간 인발될 수 있습니다.
| 등급 | 열처리 유형 P5, P9, P11, 및 P22 |
정규화 온도 범위 F [C] | 아임계 어닐링 또는 템퍼링 온도 범위 F [C] |
| A335 P5 (b,c) | 전체 또는 등온 어닐링 | ||
| 정규화 및 템퍼링 | ***** | 1250 [675] | |
| 아임계 어닐링(P5c만 해당) | ***** | 1325 – 1375 [715 - 745] | |
| A335 P9 | 전체 또는 등온 어닐링 | ||
| 정규화 및 템퍼링 | ***** | 1250 [675] | |
| A335 P11 | 전체 또는 등온 어닐링 | ||
| 정규화 및 템퍼링 | ***** | 1200 [650] | |
| A335 P22 | 전체 또는 등온 어닐링 | ||
| 정규화 및 템퍼링 | ***** | 1250 [675] | |
| A335 P91 | 정규화 및 템퍼링 | 1900-1975 [1040 - 1080] | 1350-1470 [730 - 800] |
| 급냉 및 템퍼링 | 1900-1975 [1040 - 1080] | 1350-1470 [730 - 800] |
가로 또는 세로 인장 시험 및 압착 시험, 경도 시험 또는 굽힘 시험
배치형로에서 열처리된 재료의 경우, 각 처리된 로트에서 파이프의 5%에 대해 시험을 수행해야 합니다. 소량의 경우, 최소한 하나의 파이프를 시험해야 합니다.
연속 공정으로 열처리된 재료의 경우, 로트의 5%를 구성하기에 충분한 수의 파이프에 대해 시험을 수행해야 하지만, 어떤 경우에도 2개 미만이어야 합니다.
경도 시험에 대한 참고 사항:
P91은 250 HB/265 HV [25HRC]를 초과하는 경도를 가져서는 안 됩니다.
굽힘 시험에 대한 참고 사항:
직경이 NPS 25를 초과하고 직경 대 벽 두께 비율이 7.0 이하인 파이프는 압착 시험 대신 굽힘 시험을 받아야 합니다.
직경이 NPS 10 이상인 다른 파이프는 구매자의 승인을 받아 압착 시험 대신 굽힘 시험을 받을 수 있습니다.
굽힘 시험편은 굽힘 부분의 외부에서 균열 없이 실온에서 180도 굽혀야 합니다.
굽힘의 내경은 1인치 [25mm]여야 합니다.
각 파이프 길이는 수압 시험을 받아야 하며, 제조 시 선택적으로 비파괴 전기 시험을 사용할 수 있습니다.
이 사양에 따른 재료 주문에는 원하는 재료를 적절하게 설명하기 위해 필요한 경우 다음이 포함되어야 합니다.
| 수량 | 피트, 미터 또는 길이 수 |
| 재료 이름 | 이음매 없는 합금강 파이프 |
| 등급 | P5, P9, P11, P22, P91 |
| 제조 | 열간 마감 또는 냉간 인발 |
| 다음 중 하나를 사용하여 크기: | |
| NPS 및 스케줄 번호 | |
| 외경 및 공칭 벽 두께 | |
| 외경 및 최소 벽 두께 | |
| 내경 및 공칭 벽 두께 | |
| 내경 및 최소 벽 두께 | |
| 길이 | 특정 또는 임의 |
| 끝 마감 | |
용도: 유압 파이프, 유체 파이프, 물리적 구조, 유압 장치, 자동차 부품, 강철 슬리브, 베어링, 유압 실린더, 공압 실린더 및 유압 파이프
표준: ISO, JIS, GB, DIN, ASTM, API
2) 정밀 파이프 도면
3) 제품 크기 사양 표(mm)(파란색 영역)
비고:
냉간 마감(경질): 튜브는 최종 냉간 성형 후 열처리를 거치지 않으므로 변형에 대한 저항이 상당히 높습니다.
냉간 마감(연질): 최종 열처리 후 제한된 변형을 포함하는 냉간 인발이 수행됩니다. 적절한 추가 처리를 통해 어느 정도의 냉간 성형(예: 굽힘, 확장)이 가능합니다.
6) 제품 적용 산업
응용 분야:
기계 가공, 기계 제조, 자동차
7) 품질 관리
A. 첨단 생산 설비
B. 생산 흐름
C. 숙련되고 자격을 갖춘 작업자, 작업 전 교육 및 테스트
D. 엄격한 품질 관리 시스템
8) 포장 및 배송
A) 포장 방법
번들로 된 소형, 벌크로 된 대형, 양쪽 끝을 보호하기 위한 플라스틱 캡, 내항성 포장 또는 고객의 요청에 따라.
B) 배송 방법
고객의 요청에 따라.
일반적으로 해상, 항공, 기차 또는 강-해상 연계 운송.
자주 묻는 질문
Q: 귀사의 지불 조건은 어떻습니까?
A: 일반적으로 T/T 또는 L/C, 30% 보증금 및 배송 전 70%.
Q: 표준 배송 날짜는 어떻습니까?
A: 보증금 수령 후 30일
Q: 귀사의 용량은 어떻습니까?
A: 강철 파이프의 경우 월 50,000톤, 연간 600,000톤. 파이프 피팅의 경우 연간 30,000톤
Q: 귀사의 패키지는 어떻습니까?
A: 일반적으로 고객의 요청에 따라.
일반적인 포장 정보: 번들로 된 소형, 벌크로 된 대형, 양쪽 끝을 보호하기 위한 플라스틱 캡이 있는 일부 크기, 내항성 포장.
Q: 귀사의 주요 시장 및 주요 고객은 무엇입니까?
A: 당사는 강철 파이프 및 파이프 피팅에 대해 12년의 경험을 가지고 있습니다. 주요 시장에는 중국, 싱가포르 등이 포함됩니다. 주요 고객으로는 HYST, Keppel 그룹 등이 있습니다.
Q: 제품에 품질 문제가 있는 경우 어떻게 처리하십니까?
A: 당사는 모든 품질 문제에 대해 책임을 집니다.
Q: 정확한 가격/견적을 받으려면 어떻게 해야 합니까?
A: 아래 세부 정보를 알려주시면 최대한 빨리 견적을 보내드리겠습니다.
1) 파이프의 외경
2) 벽 두께
3) 단면 모양(원형, 사각형 등)
4) 각 파이프의 길이
5) 강철 등급
6) 표준(예: API 5L)
7) 주문 수량
8) 지정(BK, BKW 등)
9) 무역 조건
추신: 더 자세한 정보를 명확히 할수록 더 정확한 가격을 제공합니다.
