|
제품 상세 정보:
|
| 강철 등급: | 합금강 | 합금한지 아닌지: | 불순물이 되세요 |
|---|---|---|---|
| 기술: | 비긴 냉기 | 적용: | 공구강 철근 |
| 종류: | 합금 강 철근 | 표준: | ASTM, DIN, AISI |
| 형태: | 둥글다 | 길이: | 1m-6m |
| 서피스: | 검거나 밝습니다 | 제품 이름: | 42crmo4 qt 합금강 라운드 바 |
| 표면 처리: | Black/Peeling/Polishing/Machined | 차원: | 10mm~800mm |
| 열처리: | 완화시킨 정상화된 +Annealed +Quenched + | ||
| 하이 라이트: | 합금 강철 밀링 스탠드,EN10204 합금 밀링 스탠드,HRC28 강철 둥근 막대 |
||
42CrMo4열처리 가능한 강철로, 적어도 0.9%Cr를 함유하고,0강화 요소로.15% Mo. 소화 및 완화 후, 그것은 900 ~ 1200 N / mm2의 전형적인 팽창 강도로 높은 강도, 좋은 낮은 온도 충격 강도를 얻습니다.42CrMo4강은 탄소와 크롬 함량이 높기 때문에 34CrMo4강보다 더 나은 성능을 가지고 있습니다.AISI 4140과 비슷하지만 Mn,Cr 함량에서 약간의 차이가 있습니다.이 재료는 또한 좋은 가공성과 좋은 마모 저항성을 가지고 있지만 온도 깨지기성이 분명하지 않으며 용접성이 낮습니다.
1공급의 형태와 크기와 허용
열로 굴린 막대:Φ6-Φ130mm,길이:3000-10000mm
열조각 원통 바:Φ130-Φ1000mm,길이:3000-10000mm
판/플릿: 두께: 20-400mm x 너비: 80-1000mm, 길이: 2000-6000mm
평평한 막대기/블록: 두께:120-800mm × 너비:120-1500mm,길이:2000-6000mm
| 표면 마감 | 흑색 도장 | 검은색 롤링 | 돌렸어 | 밀링 | 닦은 | 껍질 벗겨 | 냉면 |
| 용인성 | (0,+5mm) | (0,+1mm) | (0,+3mm) | 최고 h9 | 최고 h11 | 최고 H11 | 최고 H11 |
2화학적 성분
| 등급 | C | 네 | 원 | Cr | 모 | P | S |
| 42CrMo4/1.7225 | 0.38-045 | ≤ 0.4 | 00.6-0.9 | 0.9-12 | 0.15-03 | ≤ 0.025 | ≤ 0.035 |
| 42CrMoS4/1.7227 | 0.38-045 | ≤ 0.4 | 00.6-0.9 | 0.9-12 | 0.15-03 | ≤ 0.025 | 00.02-0.04 |
3관련 표준
| 미국 | 영국 | 중국 | 일본 | 프랑스 | 러시아 |
| 4140 | EN19/708M40 | 42CrMo | SCM440 | 42CD4 | 42HM |
4기계적 특성
| 지름 d mm | ≤ 16 | 16-40 | 40-100 | 100-160 | 160-250 |
| 두께 t mm | < 8 | 8-20 | 20~60 | 60-100 | 100-160 |
| 강도 Mpa | ≥900 | ≥750 | ≥650 | ≥550 | ≥ 500 |
| 팽창 강도 Mpa | 1100년~1300년 | 1000~1200 | 900~1100 | 800~950 | 750-900 |
| 연장, % | ≥10 | ≥11 | ≥12 | ≥13 | ≥14 |
| 면적 감소, % | ≥40 | ≥45 | ≥50 | ≥50 | ≥55 |
| 영향력 | ≥ 30 | ≥35 | ≥35 | ≥35 | ≥35 |
5- 위조
42CrMo4조각 온도:900~1100°C,조각 후 조용한 공기 또는 모래에서 가능한 한 느리게 냉각됩니다.
6열처리
7표면 경화
| 정상 경화성 +H (850°C - 경화성 HRC ∼ 거리 mm) | |||||||||||||||
| 거리 mm | 1.5 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| HRC 미니 | 53 | 53 | 52 | 51 | 49 | 43 | 40 | 37 | 34 | 32 | 31 | 30 | 30 | 29 | 29 |
| HRC 최대 | 61 | 61 | 61 | 60 | 60 | 59 | 59 | 58 | 56 | 53 | 51 | 48 | 47 | 46 | 45 |
8신청
42CrMo4는 높은 강도와 마모 저항성을 가지고 있으며 많은 산업 분야에서 널리 사용됩니다.
도구, 자동차 부품, 기계 공학, 무기 부품, 예를 들어 기어 휠, 피니언, 연결 막대, 기계 공학 부품을위한 높은 강도와 내성이있는 부품.
차량, 엔진 및 기계에 대한 정적 및 동적 스트레싱 부품. 더 큰 가로 절편의 부품, 크랭크 샤프트, 변속기
42CrMo4 물질을 찾는다면 42CrMo4가 유럽 등급으로 가장 많이 사용되는 강철 중 하나라는 것을 알아야 합니다.많은 42CrMo4 철강 공급업체와 맞닥뜨리고 있습니다고품질의 42CrMo4를 어떻게 선택할 수 있습니까?많은 사람들이 이해하기 어렵고 도전적이지만 실제로는 간단합니다.
이 기사의 지침을 통해, 당신은 42CrMo4 강철에 대한 몇 가지 필요한 기술 사양을 배울 수 있습니다.고품질의 42CrMo4 재료를 선택하는 자신감과 능력을 가질 수 있도록.
그럼, 우리는 배우기 시작할 것입니다!
42CrMo4 스틸은 DIN 1.7225 스틸을 의미합니다. 일반적인 합금 스틸의 널리 사용되는 Cr-Mo 시리즈 중 하나로서 EN10083와 같은 주요 유럽 표준에 채택되어 포함되어 있습니다.표준 EN10250.
이 글자들에 따르면 Cr와 Mo가 들어있다고 추측할 수 있습니다. 다른 숫자는 무엇을 나타냅니다?

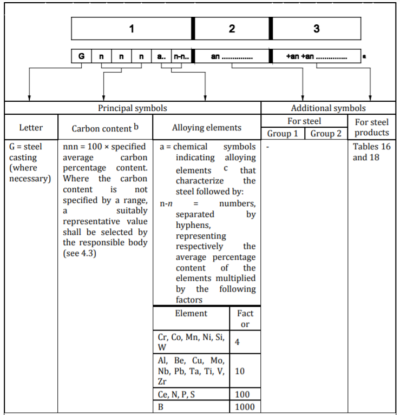

우리는 EN10027 표준에서 아래 표 13를 볼 수 있습니다: 강철에 대한 지정 시스템.
열쇠
1 = 주요 기호
2 = 철강에 대한 추가 기호
3 = 철강제품에 대한 추가 기호
an= 숫자 문자, a = 알파 문자, an = 알파 숫자 문자.
b 두 가지 비슷한 강철 품종을 구별하기 위해 탄소 함량을 나타내는 숫자는 1으로 증가 할 수 있습니다.
c 기호의 순서는 평균 비율의 값의 감소 순서로 이루어져야 합니다.해당 기호는 알파벳 순으로 표시됩니다..
위의 정보에서 우리는 42CrMo4의 42CrMo4가 평균 0.42%의 탄소 함량을 나타낸다는 것을 알고 있습니다. 이것은 미국급 4140의 마지막 두 개의 40CrMo4와 같으며 0.탄소 함량의 4%마지막 숫자 4은 평균 Cr 함량이 4/4=1%이며 Mo 함량은 언급되지 않습니다.
42CrMo4는 주로 EN10083 및 EN10250 표준에서 유럽 등급이며,EN19은 BS970-1955 표준에서 영국 등급입니다.각기 다른 등급이고 동등한 등급으로 간주될 수 있습니다.기술적 조정을 통해 우리는 그 구성 요소들을 아래 표의 대응 효과 범위로 조정할 수 있습니다.
| 42CrMo4 | EN19 | EN19 및 42CrMo4에 대한 조정 |
| C:00.38-0.45% | C:00.35~0.45% | C:00.38-0.45% |
| Si: ≤ 0.4% | 시:00.10-0.35% | 시:00.15-0.35% |
| 원자:00.6-0.9% | 원자:00.5-0.8% | 원자:00.6~0.8% |
| C:00.9-1.2% | C:00.9-1.5% | C:00.9-1.2% |
| 모:00.15-0.30% | 모:0.2-0.40% | 모:00.2-0.3% |
담당자: Mr. Gao Ben
전화 번호: +86-18068357371
팩스: 86-0510-88680060
